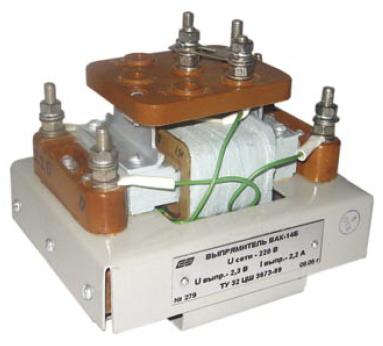

Кремниевый выпрямитель типа ВАК-16Б предназначен:

       - для работы с аккумуляторными батареями ёмкостью 72-80А/ч в сигнальных устройствах и в цепях автоблокировки

       - для работы на релейную нагрузку

       - для питания приборов постоянного тока.

ВАК-16Б сконструирован из понижающего трансформатора и диодного моста, чем обеспечивает возможность ступенчатого регулирования выпрямленного тока и напряжения:

1 – 4 ступени служат для подзарядки аккумуляторных батарей;

5 – 6 ступени являются зарядными.

Питание выпрямителя осуществляется от сети переменного тока напряжением 220В, частотой 50Гц.

ВАК-16Б рассчитан на аккумуляторную батарею из 6 элементов при токе заряда до 1,2А, но может быть использован и на батарею из 7 элементов при токе заряда до 1А.



 Вес не более 1,9 кг, габаритные размеры 0,152×0,120?0,120 м.
