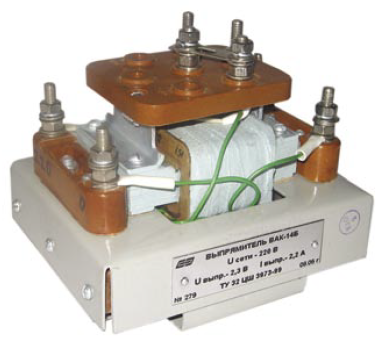

Кремниевый выпрямитель типа ВАК-14Б предназначен:

       - для работы с аккумуляторными батареями ёмкостью 72-80А/ч в сигнальных устройствах и в цепях автоблокировки

       - для работы на релейную нагрузку

       - для питания приборов постоянного тока.

ВАК-14Б сконструирован из понижающего трансформатора и диодного моста, чем обеспечивает возможность ступенчатого регулирования выпрямленного тока и напряжения:

1 – 4 ступени служат для подзарядки аккумуляторных батарей;

5 – 6 ступени являются зарядными.

Питание выпрямителя осуществляется от сети переменного тока напряжением 220В, частотой 50Гц.

ВАК-14Б рассчитан на аккумуляторную батарею из 1 элемента при токе заряда до 2,2А.



 Вес не более 1,7 кг, габаритные размеры 0,152×0,120?0,115 м.
