Предназначено для выпрямления однофазного перемен­ного тока частотой 50 – 400 Гц и применяется на малых станциях для питания стрелочных электроприводов с электродвигателями посто­янного тока на номинальное напряжение 160В. Работает совместно с полупроводниковым преобразователем типа ППС-1.

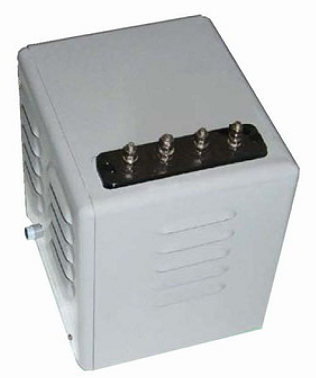

ВУС-1,3 представляет собой выпрямитель мостового типа с двумя диодами в каждом плече. Параллельно каждому диоду включены резисторы и конденсатор, выравнивающие обратные напряжения.

Электропитание устройства ВУС-1,3 осуществляется от источника переменного тока напряжением 220 В, частотой 50 Гц.



Вес не более 4 кг, габаритные размеры 0,19×0,17?0,22 м.
