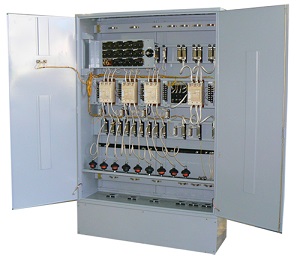

Предназначен для отключения всех источников электропитания в служебно-технических зданиях с аппаратурой СЦБ и ЖД-связи при возникновении пожара, стихийных бедствий и в других необходимых случаях с помощью сигнала, посылаемого по проводам или вручную.

ЩВПУ используется для ввода 3-х трехфазных фидеров. Ток, коммутируемый от источников переменного и постоянного тока, не более 200А в каждой фазе. Мощность, потребляемая щитом, — не более 60ВА.

Щит обеспечивает включение (вручную) и отключение (вручную и с дистанционным сигналом управления) 3-х трехфазных фидеров и аккумуляторной батареи со средним выводом.

При отключении питающих фидеров с помощью дистанционного сигнала управления на щит подают сигнал на выключение дизель-генераторного агрегата.

На лицевой стороне ЩВПУ имеется световая сигнализация отключенного состояния всех разъединителей.

Внутри щита имеется осветительная лампа, автоматически включаемая при дистанционном выключении разъединителей.

ЩВПУ выдаёт внешние сигналы исправности и неисправности цепи и внутренних приборов дистанционного управления разъединителями на табло ДСП и в устройства диспетчерского контроля, а также обеспечивает включенное состояние разъединителей при повреждении цепи дистанционного управления.



 Вес не более 170 кг, габаритные размеры 1,2×0,4?1,9 м.
