Предназначена для распределения переменного тока по нагрузкам, изоляции источников от земли, импульсного питания ламп светофоров и пульта ограждения составов.

ПР1-ЭЦК входит в состав устройств электропита­ния для постов электрической централизации крупных стан­ций до 200 стрелок с центральной системой питания и резервной кислотной аккумуляторной батареей номинальным напряжением 24В при применении стрелочных электродвигателей трехфазного пере­менного тока, фазочувствительных рельсовых цепей переменного тока частотой 25Гц или тональных рельсовых цепей с кодировани­ем АЛСН частотой 25Гц и 50Гц, со светодиодными табло ДСП, пуль­тами ограждения составов и маневровыми колонками.

Панель обеспечивает ручное и автоматическое переключение и контроль на пульте управления дневного и ночного режимов питания светофоров и обеспечивает включение с пульта управления режима двойного снижения напряжения.

ПР1-ЭЦК контролирует снижение изоляции источников питания четырех групп светофоров и передаваемых с других панелей релейных нагрузок, светодиодного табло, двух групп рабочих цепей стрелок и внепостовых цепей.

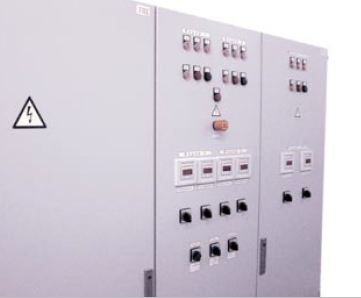

Конструктивно панель выполнена в виде металлического шкафа с двухсторонним обслуживанием.



Вес не более 500 кг, габаритные размеры 0,91×0,56?2,3 м.
