Панель предназначена для заряда аккумуля­торной батареи в режимах непрерывного подзаряда и ускоренного заряда, для электропитания реле, све­тодиодного табло ЭЦ и других нагрузок постоянно­го тока, для преобразования постоянного напряжения аккумуляторной батареи в переменное напряжение гарантированного питания ряда нагрузок.

Панель выпрямительно-преобразовательная ПВП1-ЭЦК входит в состав устройств электропи­тания постов электрической централизации крупных станций до 100 стрелок с цен­тральной системой питания и резервной кислотной аккумуляторной батареей номинальным напряже­нием 24В.

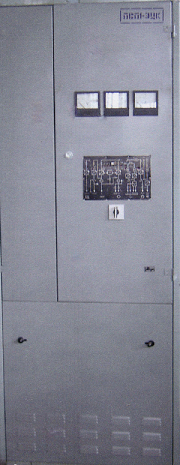

ПВП1-ЭЦК выполнена в виде металлического шкафа. С передней и задней стороны панель закрывается двух­створчатыми дверями и в нижней части — съемными щитами.

Вес не более 390 кг, габаритные размеры 0,9×0,5?2,3 м.
