Предназначена для ввода, контроля и взаимной блокировки двух фидеров трехфаз­ного переменного тока, автоматического включения дизель-генера­торного агрегата, распределения переменного тока по различным нагрузкам и защиты их от перегрузки, изоляции вторичного напря­жения переменного тока, предназначенного для нагрузок ЭЦ с чис­лом стрелок до 30, измерения фазных напряжений и токов фидеров.

ПВЗ-ЭЦ контролирует увеличение фазного напряжения выше допу­скаемой величины и нарушение чередования фаз в фидерах питания.

При выключении обоих фидеров электропитание нагрузки осу­ществляется от резервной электростанции.

Панель должна обеспечивать:

—контроль исправности всех источников

—контроль включения нагрузки на один из источников

—контроль числа выключений каждого фидера

—возможность выключения любого источника и резервной элек­тростанции

—контроль отсутствия электропитания от двух фидеров с норми­руемым интервалом времени.

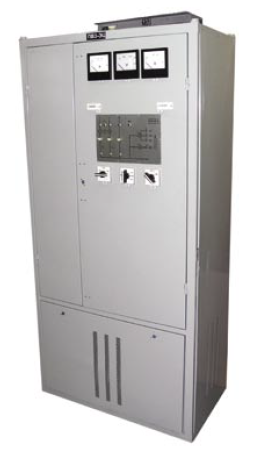

Вводная панель выполнена в виде металлического шкафа с двух­сторонним обслуживанием. С передней и задней стороны панель за­крывается двухстворчатой дверью, а с правой и левой стороны — щитами. Ввод внешнего монтажа осуществляется сверху.

К широкой лицевой двери панели прикреплен металлический лист с нанесенной на нем фотоспособом структурной схемой раз­водки питания, с условным расположением измерительных прибо­ров, функциональных изделий и нагрузок, с размещением контроль­ных индикаторов.



Вес не более 315 кг, габаритные размеры 0,9×0,5?1,9 м.
