Панель вводная ПВ1-ЭЦК входит в состав устройств электропитания для постов электрической централизации крупных станций до 170 стрелок с центральной системой питания и резервной кислотной аккумуляторной батареей номиналь­ным напряжением 24В при применении стрелочных электродвига­телей трехфазного переменного тока, фазочувствительных рельсовых цепей переменного тока частотой 25Гц или тональных рельсовых цепей с кодированием АЛСН частотой 25Гц и 50Гц, со светодиодными табло ДСП, пультами ограждения составов и маневровыми колонка­ми. Панель рассчитана на эксплуатацию в условиях умеренного и холодного климата.

Панель предназначена для ввода, распределения, контроля и из­мерения переменного тока в устройствах электропитания.

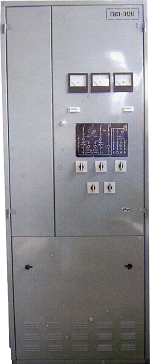

Панель ПВ1-ЭЦК выполнена в виде металлического шкафа. С передней и задней стороны панель закрывается двух­створчатыми дверями и в нижней части — съемными щитами. Ввод внешнего монтажа в основном осуществляется сверху. Ввод кабелей питающих фидеров осуществляется снизу. Коммутационно-защит­ные приборы каждого фидера расположены с разных сторон панели и снабжены видимыми врубными разъединителями, благодаря чему обеспечивается техника безопасности при обслуживании и ремонте панели на рабочем месте. На широкой двери с лицевой стороны панели выполнена структурная мнемосхема панели с указанием расположения измеритель­ных приборов, функциональных изделий и нагрузок, с размещением и обозначением контрольных индикаторов и приборов защиты.



Вес не более 170 кг, габаритные размеры 0,9×0,5?2,3 м.
