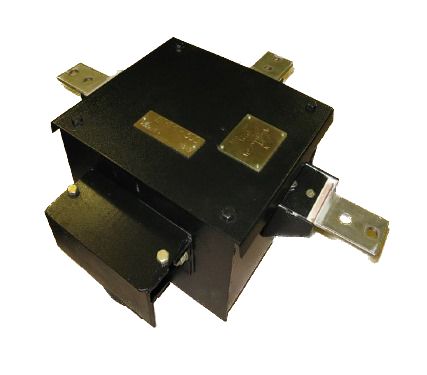

ДРОССЕЛЬ-ТРАНСФОРМАТОР ДТ-1МГ2-450
10006-00-00-01
Дроссель-трансформатор предназначен для установки на участках ж/д , оборудованных автоблокировкой с частотой сигнального тока в рельсовых цепях 25 и 75 Гц и электротягой на переменном токе с частотой 50 Гц, и при тональных рельсовых цепях. Изготавливаются по техническим характеристикам ТУ32ЦШ2106-2002
Применяется в составе дроссель-трансформаторов шпальных ДТШ 17769-00-00.
- I ном. тяговый каждой секции обмотки-450А.
- Средний вывод расчитан на ток 900А.
- Полное сопротивление ~ I частоты 50 Гц при U =0,5В на обмотке А не менее 1,0 мОм. U=30В ~ I частоты 50 Гц приложенное к дополнительной обмотке (Б1-Б2) обеспечивает в основной обмотке (А1-А2) U=10( +05, -1,0 )В
Масса: 65 кг, габаритные размеры: (ВхШхГ) - 0,236х0,545х0,545 м
